Hot Standby Routing Protocol är ett Cisco proprietärt protokoll som erbjuder redundans genom användandet av en virtuell ip-adress som delas mellan routrar för att sedan användas som default-gateway. Denna video förklarar grunderna väldigt bra: https://www.youtube.com/watch?v=kxhdPI1jh6I Detta är dock som synes för IPv4, så funktionaliteten skiljer lite när vi använder oss av IPv6 istället. Något som jag själv inte kände till var att IPv6 faktiskt har en light-version av detta inbyggt i protokollet, och genom att modifiera timers för Router Advertisements & Neighbor Discoverys kan få “fail-over” tiden under 1 sekund.
Packetlife.net har en väldigt läsvärd post om just detta här.
Vår host kommer ha sin default-gateway konfigurerad till FE80:CC1E:1, men innan den kan skicka paketen dit behöver den först ta reda på Lager 2-adressen (MAC). Då vi inte har ARP-requests i IPv6 skickas istället en “Neighbor Solicitation” över multicast till den L2-adress hosten TROR att FE80:CC1E;:1 har. Vi tog upp allt detta i en tidigare post om just Neighbor Solicitation här om du behöver friska upp minnet lite.

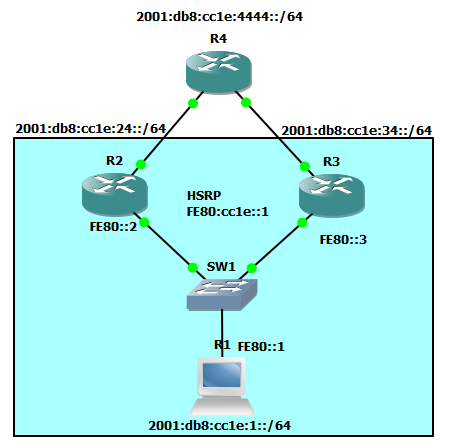

När vi konfigurerat upp HSRP kommer den aktiva routern att gå med i multicast-gruppen som relaterar till den virtuella adress vi konfigurerat. Den aktiva routern kommer då svara hosten med en tillhörande virtuell mac-adress (deriverad från HSRPs grupp-nummer). Innan vi konfigurerat mer än grundkonfigen från ovanstående topologi så visar en show ipv6 int fa0/0 på R2 (mot SW1) följande:
1
2
3
4
5
6
7
8
FastEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::2
No Virtual link-local address(es):
No global unicast address is configured
**Joined group address(es):**
** FF02::1 <- all nodes**
** FF02::2 <- all routers**
** FF02::1:FF00:2 <- solicited-node**
Hur konfar vi då upp HSRP? Enkelt! Vi gör det direkt på interfacet.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
R2(config)#inte fa0/0
R2(config-if)#standby ?
<0-4095> group number
authentication Authentication
bfd Enable HSRP BFD
delay HSRP initialisation delay
follow Name of HSRP group to follow
ip Enable HSRP IPv4 and set the virtual IP address
ipv6 Enable HSRP IPv6
mac-address Virtual MAC address
mac-refresh Refresh MAC cache on switch by periodically sending packet
from virtual mac address
name Redundancy name string
preempt Overthrow lower priority Active routers
priority Priority level
redirect Configure sending of ICMP Redirect messages with an HSRP
virtual IP address as the gateway IP address
timers Hello and hold timers
track Priority tracking
use-bia HSRP uses interface's burned in address
version HSRP version
Vi har en hel del valmöjligheter för finjustering som synes, men för att få upp en enkel HSRP-session mellan R1 & R2 behövs endast följande: R1
1
2
3
4
5
6
interface FastEthernet0/0
standby version 2
standby 1 ipv6 FE80:ccie::1
standby 1 priority 101
standby 1 preempt
**\*Mar 1 02:20:04.447: %HSRP-5-STATECHANGE: FastEthernet0/0 Grp 1 state Standby -> Active**
R2
1
2
3
4
5
6
interface FastEthernet0/0
standby version 2
standby 1 ipv6 FE80:ccie::1
standby 1 priority 99
standby 1 preempt
**\*Mar 1 02:28:31.107: %HSRP-5-STATECHANGE: FastEthernet0/0 Grp 1 state Speak -> Standby**

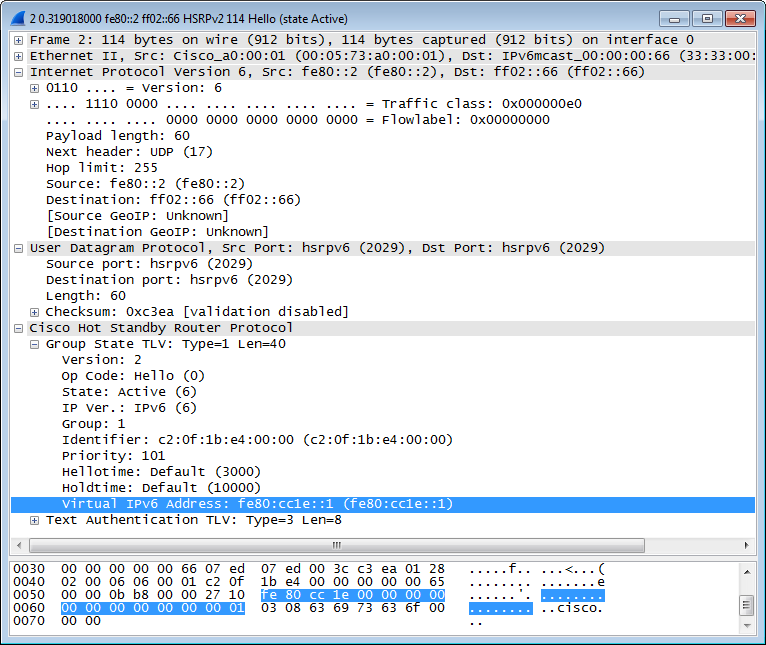

För att kunna använda HSRP tillsammans med IPv6 krävs det att vi aktiverar version 2 av protokollet (standby version 2). Vi kan även styra vilken router som ska vara aktiv genom att modifiera priority, högst värde vinner (default: 100), i detta fall kommer därför R1 bli aktiv. Om vi inte inkluderar kommandot “preempt” kommer sekundären fortsätta vara aktiv även om den primära routern blir nåbar igen vid ett eventuellt avbrott. Både R1 & R2 kommer nu börja skicka HSRPv2 Hello-paket till multicast-adressen FF02::66. R1 skickar dock sitt Hello-paket med state - Active

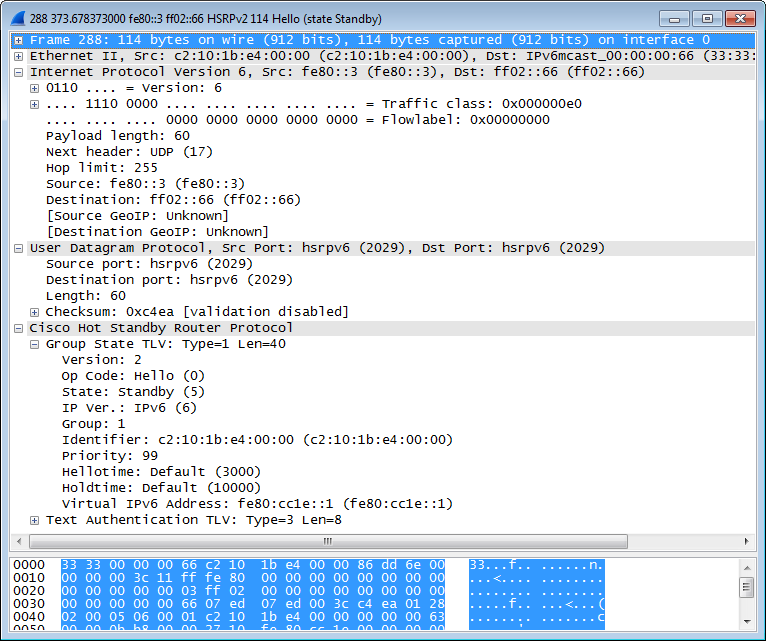

R3 markerar istället sitt Hello-paket som state - standby
Om vi återigen tar en titt på R2s interface kan vi nu se att den gått med i ytterligare två multicast-grupper som förväntat:
1
2
3
4
5
6
7
8
9
10
11
12
R2#sh ipv6 int fa0/0
FastEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::2 \[UNA\]
Virtual link-local address(es):
FE80:CC1E::1 \[OOD\]
No global unicast address is configured
Joined group address(es):
FF02::1
FF02::2
**FF02::66 <- HSRP**
**FF02::1:FF00:1 <- Solicited-node adress för FE80:CC1E::1**
FF02::1:FF00:2
Och för R3:
1
2
3
4
5
6
7
8
9
10
11
R3#sh ipv6 int fa0/0
FastEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::3 \[UNA\]
Virtual link-local address(es):
FE80:CC1E::1 \[UNA/OOD/TEN\]
No global unicast address is configured
Joined group address(es):
FF02::1
FF02::2
**FF02::66**
FF02::1:FF00:3
Observera att R3 endast gått med i HSRP-multicastgruppen, bara den aktiva routern går med i solicited-node gruppen (FF02::1:FF00:1)! Vi kan verifiera att allt är ok via kommandot show standby:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
R2#sh standby
FastEthernet0/0 - Group 1 (version 2)
**State is Active**
2 state changes, last state change 00:25:37
**Virtual IP address is FE80:CC1E::1**
Active virtual MAC address is 0005.73a0.0001
**Local virtual MAC address is 0005.73a0.0001 (v2 IPv6 default)**
Hello time 3 sec, hold time 10 sec
Next hello sent in 1.756 secs
Preemption enabled
Active router is local
**Standby router is FE80::3, priority 99 (expires in 7.040 sec)**
Priority 101 (configured 101)
Group name is "hsrp-Fa0/0-1" (default)
Vi sätter nu denna virtuella adress som default-gateway på R1:
1
2
3
4
5
6
7
R1(config)#ipv6 route ::/0 FastEthernet0/0 FE80:cc1e::1
R1(config)#end
R1#ping ipv6 2001:db8:cc1e:4444::4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:DB8:CC1E:4444::4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 40/56/92 ms

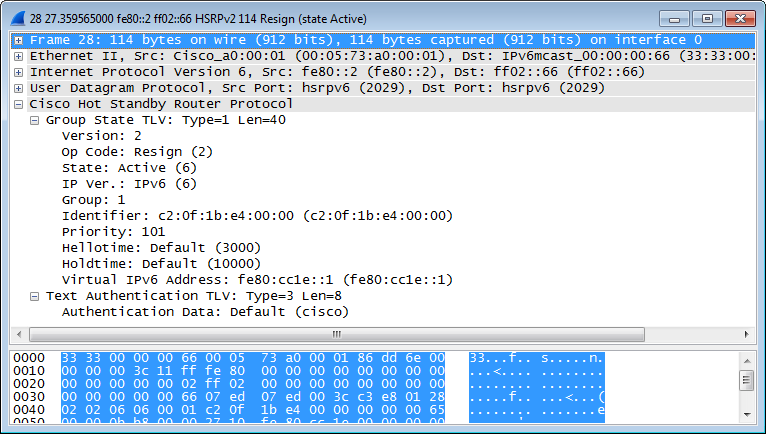

Vi stänger ner R2’s interface via shutdown och ser vad som händer.. R2 skickar ut ett HSRP Resign-paket för att informera om att den är på väg ner:
R3 ser detta och ändrar state från Standby till Active.
1
2
3
4
5
6
\*Mar 1 02:49:30.131: %HSRP-5-STATECHANGE: FastEthernet0/0 Grp 1 state Standby -> Active
R1#ping ipv6 2001:db8:cc1e:4444::4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:DB8:CC1E:4444::4, timeout is 2 seconds:
!.!.!
Success rate is 60 percent (3/5), round-trip min/avg/max = 12/32/52 ms

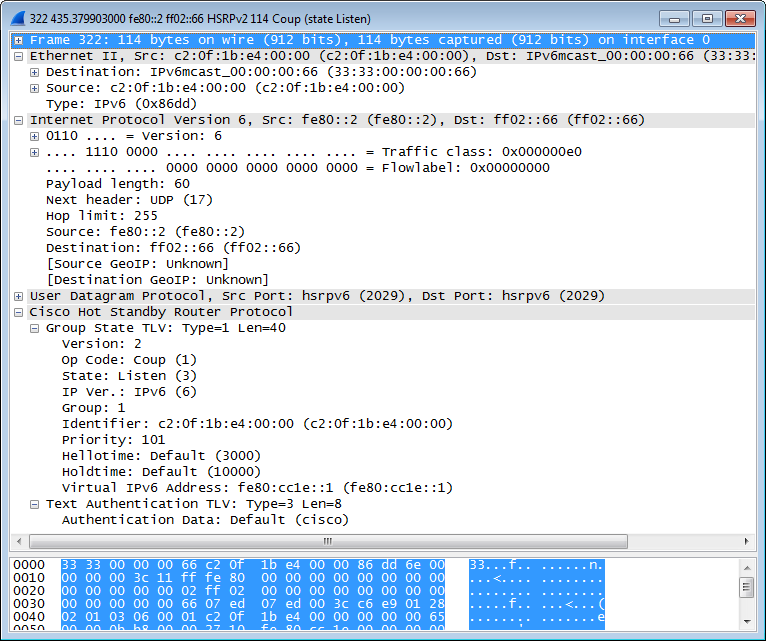

Anledningen till att vi tappar paket är bara för att jag varit lite lat. R4 har två default-routes som pekar mot R2 & R3, så vartannat paket skickas tillbaka till R2 och timar ut.. ;) När vi återigen aktiverar interfacet på R2 skickas ett HSRP “Coup”-paket innehållande R2’s priority. R3 ser detta och ändrar sin state från Active -> Speak -> Standby, samtidigt som R2 går tillbaka till Active.
*Mar 1 02:56:18.195: %HSRP-5-STATECHANGE: FastEthernet0/0 Grp 1 state Active -> Speak *Mar 1 02:56:28.195: %HSRP-5-STATECHANGE: FastEthernet0/0 Grp 1 state Speak -> Standby Om vi vill ge vår primära router lite tid att få “stabilisera” sig innan vi skickar över stafettpinnen igen kan vi konfigurera en delay-timer via kommandot:
1
2
R2(config-if)#standby 1 preempt delay minimum ?
<0-3600> Number of seconds for minimum delay

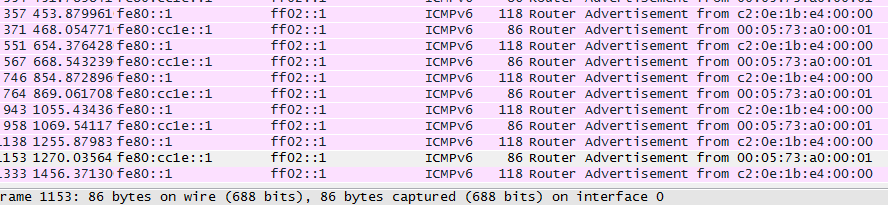

Ytterligare en intressant sak är att efter vi aktiverat HSRP på ett interface så slutar routern annonsera sina övriga link-local prefix (FF80::2 / FF80::3) via Router Advertisement.
Men konfigurerar vi istället ytterligare en global adress annonseras det:
1
R2(config-if)#ipv6 add 2001:db8:cc1e:999::1/64
Det var allt jag hade om HSRP i IPv6, borde väl ta och sätta ihop en post som tar upp lite mer avancerade exempel för IPv4 men det får nog bli lite längre fram i tiden när vi är klara med IPv6.
