Detta blir ett kort inlägg om Virtual Link, vilket som jag redan nämnt i några tidigare inlägg används för att skapa en sorts tunnel mellan ABR’s när en ny area inte har direktkontakt med area 0 (som annars är ett krav för att kommunikationen skall fungera).

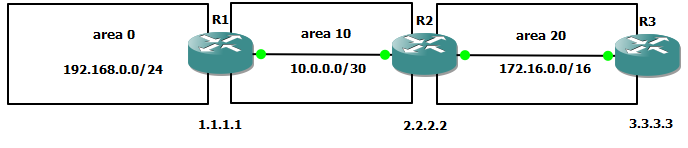

Om vi använder oss av ovanstående topologi så kan vi testa detta i praktiken. Som synes har area 20 ingen direktanslutning till area 0 just nu, hur påverkar det routing-uppdateringarna? Vi kan se i R2 att den bildat neighbor adjacency mot både R1 & R2:
1
2
3
Neighbor ID Pri State Dead Time Address Interface
1.1.1.1 1 FULL/DR 00:00:33 10.0.0.1 FastEthernet0/1
3.3.3.3 1 FULL/DR 00:00:39 172.16.0.2 FastEthernet0/0
Men en “sh ip route” ser dock mindre bra ut.. R1
1
2
3
10.0.0.0/30 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/1
C 192.168.0.0/24 is directly connected, Loopback0
R2
1
2
3
4
C 172.16.0.0/16 is directly connected, FastEthernet0/0
10.0.0.0/30 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/1
O IA 192.168.0.0/24 \[110/11\] via 10.0.0.1, 00:04:05, FastEthernet0/1
R3
C 172.16.0.0/16 is directly connected, FastEthernet0/0
R3 får inga routes, och R2 lär sig bara om area 0. Det är här virtual-link kommer in i bilden, genom att skapa en tunnel över area 10 kan vi “lura” area 20 att den är “directly connected”. Vi skapar länken mellan ABR’s i själva “transit arean”, i detta fall mellan R1 & R2, med följande kommando: R1
1
2
router ospf 1
area 10 virtual-link 2.2.2.2
R2
1
2
router ospf 1
area 10 virtual-link 1.1.1.1
Observera att det ej är ip-adressen till ABR vi anger utan dess router-id!
1
2
3
4
5
6
7
8
9
10
11
12
13
R1#sh ip ospf virtual-links
Virtual Link OSPF\_VL0 to router 2.2.2.2 is up
Run as demand circuit
DoNotAge LSA allowed.
**Transit area 10**, via interface FastEthernet0/1, Cost of using 10
Transmit Delay is 1 sec, State POINT\_TO\_POINT,
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
Hello due in 00:00:04
Adjacency State FULL (Hello suppressed)
Index 1/2, retransmission queue length 0, number of retransmission 0
First 0x0(0)/0x0(0) Next 0x0(0)/0x0(0)
Last retransmission scan length is 0, maximum is 0
Last retransmission scan time is 0 msec, maximum is 0 msec
Virtual-link skapar även ytterligare en neighbor-adjacency:
1
2
3
4
5
6
\*Mar 1 00:30:48.279: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on OSPF\_VL1 from LOADING to FULL, Loading Done
R2(config-router)#do sh ip ospf neig
Neighbor ID Pri State Dead Time Address Interface
**1.1.1.1 0 FULL/ - - 10.0.0.1 OSPF\_VL1**
1.1.1.1 1 FULL/DR 00:00:32 10.0.0.1 FastEthernet0/1
3.3.3.3 1 FULL/DR 00:00:38 172.16.0.2 FastEthernet0/0

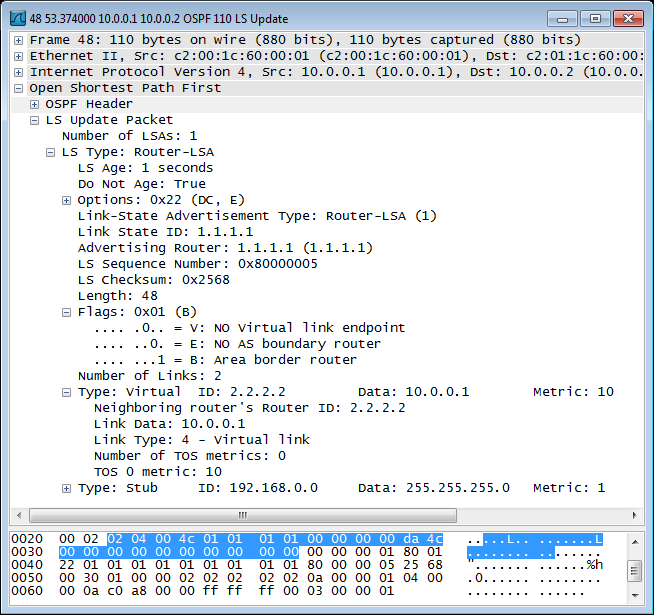

Och kontrollerar vi OSPF-databasen kan vi se att virtual-linken räknas som ett Type 1-LSA och har tillägget DNA (Do Not Age).
1
2
3
4
5
OSPF Router with ID (2.2.2.2) (Process ID 1)
Router Link States (Area 0)
Link ID ADV Router Age Seq# Checksum Link count
**1.1.1.1 1.1.1.1 1 (DNA) 0x80000005 0x002568 2**
2.2.2.2 2.2.2.2 431 0x80000005 0x00BB47 1
Om du glömt bort hur LSA Type 1 byggs upp med de olika Link Type’s som finns etc, repetera denna post om LSA-types. Vilken effekt har detta då på R1 & R3’s routing tabell? Låt oss kolla..
R1
1
2
3
4
5
Gateway of last resort is not set
O IA 172.16.0.0/16 \[110/20\] via 10.0.0.2, 00:07:56, FastEthernet0/1
10.0.0.0/30 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/1
C 192.168.0.0/24 is directly connected, Loopback0
R3
1
2
3
4
5
Gateway of last resort is not set
C 172.16.0.0/16 is directly connected, FastEthernet0/0
10.0.0.0/30 is subnetted, 1 subnets
O IA 10.0.0.0 \[110/20\] via 172.16.0.1, 00:08:16, FastEthernet0/0
O IA 192.168.0.0/24 \[110/21\] via 172.16.0.1, 00:08:07, FastEthernet0/0
Svårare än så är det inte. Men just användandet av Virtual-links räknas som en “ful-lösning”/plåster och är inte något du ska sträva efter att ha i ditt nät.
