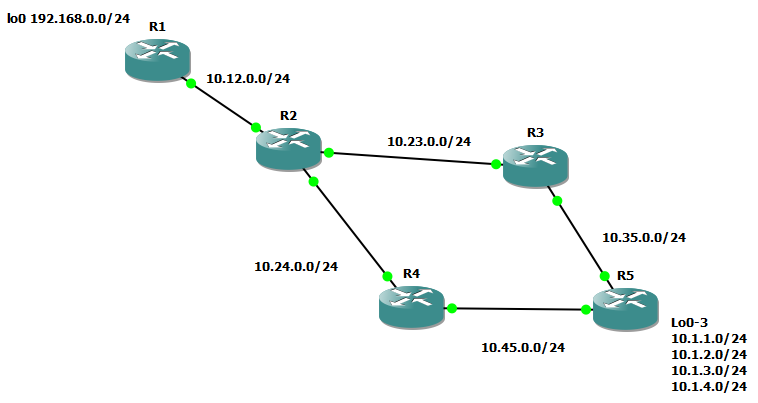

Detta blir ett kort inlägg om policy-based routing där vi återigen använder oss av route maps för att modifiera routingen. Satte upp följande topologi med OSPF som routing-protokoll:
Låt oss säga att vi nu vill göra en form av lastbalansering och skicka trafik som ska till 10.1.1.0/24 & 10.1.2.0/24 via R3, och trafik till 10.1.3.0/24 & 10.1.4.0/24 via R4. Möjligtvis hade vi kunnat åstadkomma detta genom att justera metrics i en evighet men det går att lösa betydligt enklare med hjälp av “Policy-based routing”. Vi skapar först två access-listor:
1
2
3
4
access-list 100 permit ip any 10.1.1.0 0.0.0.255
access-list 100 permit ip any 10.1.2.0 0.0.0.255
access-list 110 permit ip any 10.1.3.0 0.0.0.255
access-list 110 permit ip any 10.1.4.0 0.0.0.255
Och sedan tillhörande route-map:
1
2
3
4
5
6
7
route-map PBR permit 10
match ip address 100
set ip next-hop 10.23.0.3
route-map PBR permit 20
match ip address 110
set ip next-hop 10.24.0.4
Till skillnad från gårdagens distribution-lab så aktiverar vi policy-routing på önskat interface, i detta fall R2’s fa1/0 mot R1:
1
2
3
4
interface FastEthernet1/0
no switchport
ip address 10.12.0.2 255.255.255.0
ip policy route-map PBR
Detta gäller dock endast trafik som flödar GENOM routern, om vi även vill applicera en policy på trafik som genereras från den egna router används kommandot: ip local policy route-map PBR. Gör vi nu en traceroute från R1 kan vi se effekten detta har:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Tracing the route to 10.1.1.1
1 10.12.0.2 40 msec 40 msec 32 msec
**2 10.23.0.3 56 msec 52 msec 40 msec**
3 10.35.0.5 84 msec * 56 msec
Tracing the route to 10.1.2.1
1 10.12.0.2 60 msec 40 msec 24 msec
**2 10.23.0.3 60 msec 44 msec 24 msec**
3 10.35.0.5 68 msec * 68 msec
Tracing the route to 10.1.3.1
1 10.12.0.2 32 msec 64 msec 28 msec
**2 10.24.0.4 60 msec 44 msec 44 msec**
3 10.45.0.5 44 msec * 64 msec
Tracing the route to 10.1.4.1
1 10.12.0.2 44 msec 56 msec 20 msec
**2 10.24.0.4 60 msec 24 msec 52 msec**
3 10.45.0.5 52 msec * 44 msec
Genom debug-kommandot “debug ip policy” kan vi se vad som sker när vi pingar från R1 (10.12.0.1) till R5’s 10.1.3.1 in action:
1
2
3
4
*Mar 1 00:33:04.367: IP: s=10.12.0.1 (FastEthernet1/0), d=10.1.3.1, len 28, FIB policy match
*Mar 1 00:33:04.367: IP: s=10.12.0.1 (FastEthernet1/0), d=10.1.3.1, g=10.24.0.4, len 28, FIB policy routed
*Mar 1 00:33:04.411: IP: s=10.12.0.1 (FastEthernet1/0), d=10.1.3.1, len 28, FIB policy match
*Mar 1 00:33:04.411: IP: s=10.12.0.1 (FastEthernet1/0), d=10.1.3.1, g=10.24.0.4, len 28, FIB policy routed
Easy! :)
