Tänkte fortsätta på det tidigare inlägget CCDP – MPLS & MP-BGP där vi satte upp ett core-nät med MPLS & MP-BGP, och visa ett simplet exempel på hur vi installerar två kundsiter som kopplas samman via VPN (VRF) för att utbyta dynamisk routing.

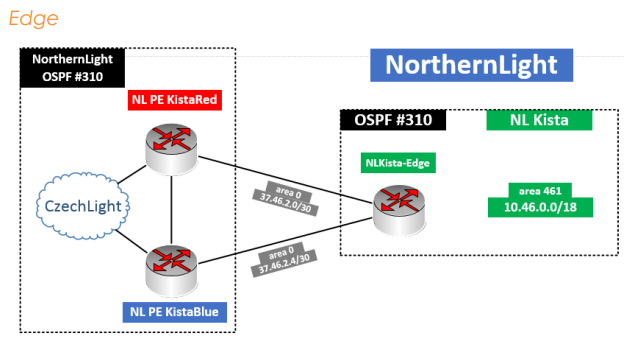

Företaget använder sig av OSPF internt där varje regionalkontor placeras i en egen area (i detta fall 461), och upplänken mot PE/Core i area 0.
NL PE KistaRed Vi skapar först en VRF-instans som är unik för kunden, i detta fall vrf LIGHT med “route distinguisher” till 300:10. Routes märkta med just 300:10 importeras till denna routers vrf-instans (LIGHT) samtidigt som vi exporterar lokala vrf-routes till samma instans för annonsering vidare till övriga PEs.
1
2
3
ip vrf LIGHT
rd 300:10
route-target both 300:10
Konfigurera upp lämpligt interface med tillhörande VRF:
1
2
3
4
interface s0/3
description LIGHT-Internal Kista
ip vrf forwarding LIGHT
ip address 37.46.2.1 255.255.255.252
Då PE-routern ska peera med kundens OSPF-instans krävs lite av en specialare, tänk på att vi redan kör OSPF som IGP inom core-nätet och där vill vi absolut ej ha in några routes från denna kund. Vi kan däremot köra flera samtidiga OSPF-instanser som vi sedan placerar i olika vrf:er, i detta fall en för vrf LIGHT. Redistribution krävs mellan OSPF & MP-BGP instansen för att KistaRed ska annonsera andra vrf LIGHT OSPF-routes den lär sig via just MP-BGP från andra PEs.
1
2
3
4
5
router ospf 310 vrf LIGHT
router-id 37.46.2.1
auto-cost reference-bandwidth 20000000
**redistribute bgp 46 subnets**
network 37.46.2.0 0.0.0.3 area 0
Vi skapar sedan en MP-BGP instans för kunden, samma sak här - använd redistribution:
1
2
3
4
5
router bgp 46
address-family ipv4 vrf LIGHT
redistribute ospf 310 vrf LIGHT
no synchronization
exit-address-family
NL PE KistaRed
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
ip vrf LIGHT
rd 300:10
route-target both 300:10
interface s0/3
description LIGHT-Internal Kiruna
ip vrf forwarding LIGHT
ip address 37.46.2.5 255.255.255.252
router ospf 310 vrf LIGHT
router-id 37.46.2.5
auto-cost reference-bandwidth 20000000
redistribute bgp 46 subnets
network 37.46.2.4 0.0.0.3 area 0
router bgp 46
address-family ipv4 vrf LIGHT
redistribute ospf 310 vrf LIGHT
no synchronization
exit-address-family
NLKista-Edge
Edge-routern behöver sedan endast konfigureras med OSPF-instansen för att det ska hoppa igång.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
!Downlink to CustomerLAN, demo with Loopback
interface Loopback0
description to CustomerLAN Kista
ip address 10.46.0.1 255.255.254.0
ip ospf network point-to-point
interface Serial1/3
description to ISP-NL-KistaRed
ip address 37.46.2.2 255.255.255.252
interface Serial1/2
description to ISP-NL-KistaBlue
ip address 37.46.2.6 255.255.255.252
router ospf 310
router-id 37.46.128.1
auto-cost reference-bandwidth 20000000
network 37.46.2.0 0.0.0.3 area 0
network 37.46.2.4 0.0.0.3 area 0
network 10.46.0.0 0.0.63.255 area 461
Verifikation

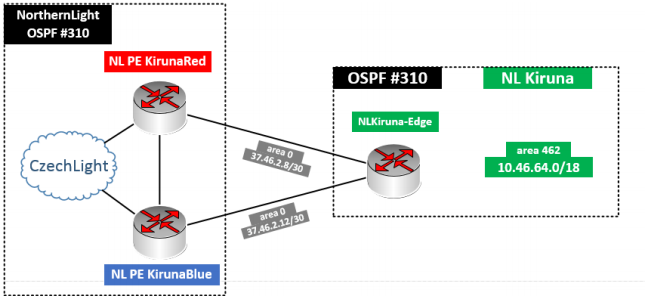

Ett till kontor sattes upp i Kiruna med identisk konfig för att kunna köra lite tester. Ping från Kista- till Kiruna-kontoret:
1
2
NL-Office-Kista#ping 10.46.64.1 source lo0
Success rate is 100 percent (5/5), round-trip min/avg/max = 28/43/60 ms
Traceroute mellan Kista- & Kiruna-kontoret:
1
2
3
4
5
6
7
8
9
10
11
12
NL-Office-Kista#traceroute 10.46.64.1 source lo0
Type escape sequence to abort.
Tracing the route to 10.46.64.1
1 37.46.2.5 36 msec
37.46.2.1 20 msec
37.46.2.5 28 msec
2 37.46.2.9 44 msec
37.46.2.13 48 msec
37.46.2.9 60 msec
3 37.46.2.14 100 msec
37.46.2.10 72 msec
37.46.2.14 24 msec
Routing-tabellen för Kista-kontoret:
1
2
3
4
5
6
7
8
9
10
11
12
NL-Office-Kista#sh ip route | beg Gateway
37.0.0.0/30 is subnetted, 4 subnets
O IA 37.46.2.8 \[110/65\] via 37.46.2.5, 00:02:54, Serial1/2
\[110/65\] via 37.46.2.1, 00:02:54, Serial1/3
O IA 37.46.2.12 \[110/65\] via 37.46.2.5, 00:02:54, Serial1/2
\[110/65\] via 37.46.2.1, 00:02:54, Serial1/3
C 37.46.2.0 is directly connected, Serial1/3
C 37.46.2.4 is directly connected, Serial1/2
10.0.0.0/18 is subnetted, 2 subnets
C 10.46.0.0 is directly connected, Loopback0
**O IA 10.46.64.0 \[110/129\] via 37.46.2.5, 00:01:56, Serial1/2**
**\[110/129\] via 37.46.2.1, 00:01:56, Serial1/3**
PE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
KistaBlue#sh ip bgp vpnv4 vrf LIGHT
BGP table version is 15, local router ID is 37.46.255.102
Status codes: s suppressed, d damped, h history, \* valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 300:10 (default for vrf LIGHT)
\* i10.46.0.0/23 37.46.255.101 65 100 0 ?
\*> 37.46.2.6 65 32768 ?
\* i10.46.2.0/23 37.46.255.103 65 100 0 ?
\*>i 37.46.255.104 65 100 0 ?
\* i37.46.2.0/30 37.46.255.101 0 100 0 ?
\*> 37.46.2.6 128 32768 ?
\* i37.46.2.4/30 37.46.255.101 128 100 0 ?
\*> 0.0.0.0 0 32768 ?
\*>i37.46.2.8/30 37.46.255.103 0 100 0 ?
\* i 37.46.255.104 128 100 0 ?
\* i37.46.2.12/30 37.46.255.103 128 100 0 ?
\*>i 37.46.255.104 0 100 0 ?
KistaBlue#sh ip route vrf LIGHT | beg Gateway
Gateway of last resort is not set
37.0.0.0/30 is subnetted, 4 subnets
B 37.46.2.8 \[200/0\] via 37.46.255.103, 00:22:17
B 37.46.2.12 \[200/0\] via 37.46.255.104, 00:22:32
O 37.46.2.0 \[110/128\] via 37.46.2.6, 00:22:59, Serial0/3
C 37.46.2.4 is directly connected, Serial0/3
10.0.0.0/23 is subnetted, 2 subnets
**O IA 10.46.0.0 \[110/65\] via 37.46.2.6, 00:22:59, Serial0/3
B 10.46.2.0 \[200/65\] via 37.46.255.104, 00:22:32**
Svårare än så är det faktiskt inte. :)
