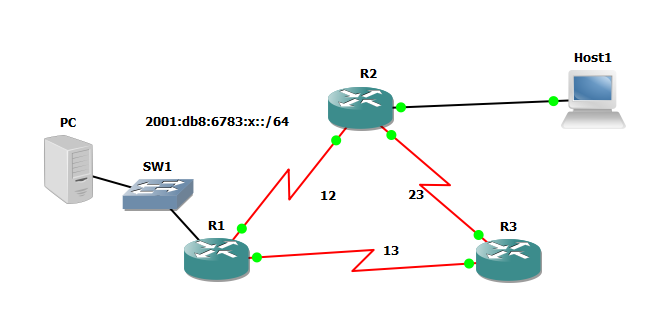

Då broadcast inte längre används i IPv6 som vi nämnt i tidigare inlägg kan det väl vara lämpligt med en introduktion till multicast. https://www.youtube.com/watch?v=lGjJOhv6sck Rekommenderar ovanstående video till att börja med, förklarar konceptet väldigt bra. Jag har använt mig av samma topologi för denna labb.
Multicast ger oss möjligheten att skicka ett och samma paket till flera mottagare, men tas endast emot av enheter som är intresserade av paketet (genom att de gått med i vår multicast-grupp). Betydligt mer effektivt än broadcast där alla enheter måste processa paketet oavsett om de är intresserade av informationen eller ej. Multicast adresser börjar som bekant alltid med FF00::/8, men det finns flera olika typer av multicast-trafik/grupper. För Multicast-adresser som börjar med FF02 som vi ska kolla på idag betyder att de är Link-local, dvs de forwardas EJ utanför vårt L2-segment.
- FF02::1 - All-nodes address, används för att nå alla enheter på L2-segmentet
- FF02::2 - All-routers address, används för att nå alla routrar på L2-segmentet
- FF02::5 - All-OSPF routers, används för att nå alla OSPF-routrar L2-segmentet (samma funktion som IPv4s 224.0.0.5)
- FF02::6 - All-OSPF DR/BDR routers, används för att nå alla OSFP DR/BDR-routrar på L2-segmentet (samma funktion som IPv4s 224.0.0.6)
- FF02::9 - All-RIPng routers, används för att nå alla RIP-routrar på L2-segmentet
- FF02::A - All-EIGRP routers, används för att nå alla EIGRP-routrar på L2-segmentet
- FF02::1::FFxx:xxxx - Solicited-node address, resolvar en Link-local IPv6-adress till Link-Layer address (IPv6s version av ARP!)
Det sistnämnda kräver väl lite mer förklaring.. En IPv6 Unicast-adress är antingen:
- Global (2000::/3 - 3ffff::/3)
- Link-Local (FE80::/8)
För varje IPv6 Unicast-adress vi har konfigurerad så måste enhet även gå med i den associerade Solicited-node multicast-gruppen för den specifika adressen. Multicast-gruppen Solicited Node börjar alltid med adressen FF02::1:FFxx:xxxx, där vi för de sista 24 bitarna använder motsvarande sista 24-bitar från vår Global eller Link-Local adress. Detta ger oss möjlighet att kommunicera med enheter trots att vi inte ännu kan deras mac-adress, det är med andra ord IPv6 variant av ARP-lookup (broadcast) som vi använder i IPv4. Funktionen kallas NDP (Neighbor Discovery Protocol) och gör en hel del annat skoj förutom IPv6 -> Mac-adress resolving, men det får bli en egen post vid ett senare tillfälle. Om vi tar följande exempel från en Global adress: 2001:db8:6783:1111::1/64 För att göra det enklare skriver vi ut alla ”leading 0’s” vi använt. 2001:0db8:6783:1111:0000:0000:0000:0001/64, och så tar vi de sista 24-bitarna: 2001:0db8:6783:1111:0000:0000:0000:0001/64 00:0001 Solicited Node multicast-adressen blir då: FF02::1:FF00:0001 Vi tar och testar detta i R1;
1
2
3
4
5
6
7
8
9
10
11
12
13
conf t
interface fa0/0
no ipv6 add
ipv6 enable
R1#show ipv6 int fa0/0
FastEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is **FE80::C000:22FF:FE40:0**
No Virtual link-local address(es):
No global unicast address is configured
**Joined group address(es):**
FF02::1
FF02::2
**FF02::1:FF40:0**
Vi kan se att routern automatiskt gått med i tre multicast-grupper.
- FF02::1 - All-nodes address
- FF02::1:FF40:0 - Solicited-node address
Om vi även aktiverar IPv6-routing genom kommandot ipv6 unicast-routing kan vi se att routern går med i ytterligare en grupp:
1
2
3
4
**Joined group address(es):**
FF02::1
**FF02::2**
FF02::1:FF40:0
- FF02::2 - All-routers address
Routern vet nu att den är en router(:D), och måste således gå med i All-routers multicast-gruppen. Låt oss aktivera EIGRP, OSPF & RIP på routern och se vad som händer.
1
2
3
4
5
6
7
8
9
conf t
int fa0/0
ipv6 rip RIP-LAB enable
ipv6 ospf 1 area 0
ipv6 eigrp 10
ipv6 router ospf 1
router-id 1.1.1.1
ipv6 router eigrp
router-id 1.1.1.1
Detta ger oss följande resultat (vi behöver lägga till router-id för EIGRP & OSPF då vi inte har någon IPv6-adress konfigurerad på routern):
1
2
3
4
5
6
7
8
9
10
11
12
13
R1#sh ipv6 int fa0/0
FastEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::C000:22FF:FE40:0
No Virtual link-local address(es):
No global unicast address is configured
Joined group address(es):
FF02::1 <- All-nodes
FF02::2 <- All-routers
FF02::5 <- All OSPF-routers
FF02::6 <- All OSPF BD/BDR-routers
FF02::9 <- All RIPng-routers
FF02::A <- All EIGRP-router s
FF02::1:FF40:0 <- Solicited node-address
Snyggt! Hur går det då till lite mer specifikt när en host först bootar upp och endast känner till sin default-gateways L3 IPv6-adress (R1), exempelvis 2001:db8:6783:1::1? Hosten kommer skicka en “ICMPv6 Neighbor-Solicitation” förfrågan till Solicited-Node Multicast-adressen på L2-segmentet för just 2001:db8:6783:1::1/64, vilket blir? FF02::1:FF00:1 R1 som är den enda som lyssnar till denna multicast-grupp kommer svara Host med ett ICMPv6 Neighbor-Advertisement innehållandes dess MAC-adress. Om du kommer ihåg posten från tidigare idag så såg vi följande wireshark-dump på just ett “Neighbor Solicitation”-paket:

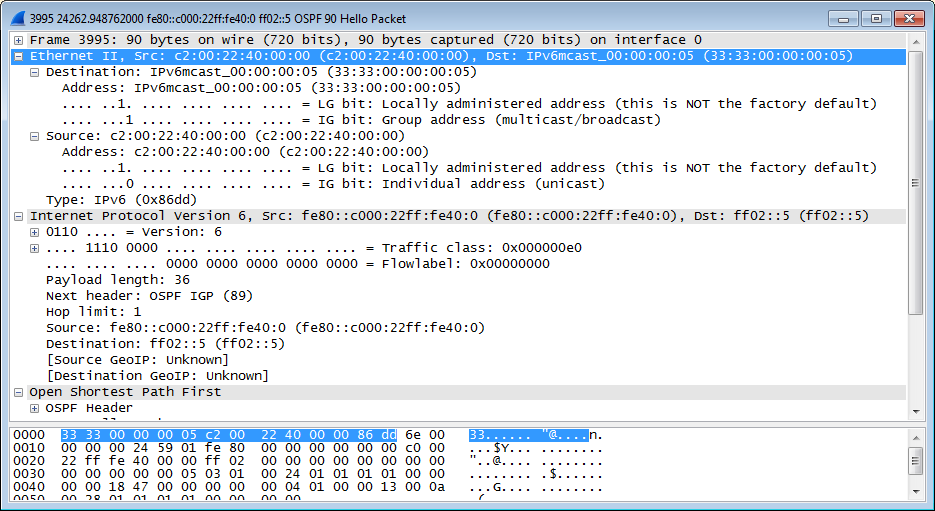

Paketet är adresserat till multicast-gruppen FF02::1:FFCD:1111 för att kontrollera om det finns någon enhet med adressen “FE80::200:ABFF:FECD:1111)”. Varje L3 multicast-adress har förövrigt en motsvarande L2-adress. L2-adressen börjar alltid med 3333 (16bitar), och tar sedan de sista 32 bitarna från vår multicast-grupp. Multicast-gruppen FF02::1 blir då: 3333:0000:0001 -> 33:33:00:00:00:01. FF02::5 blir: 3333:0000:0005 -> 33:33:00:00:00:05 Vi kan verifiera detta genom att kolla hur ett OSPF-hello paket ser ut:
Destinationsadresserna är:
- L2 - 33:33:00:00:00:05
- L3 - FF02::5
Det blir lite krångligare när vi ska konvertera Solicited-node adressen till L2 då vi endast använt 24-bitar till att skapa vår L3-adress, men vi behöver som bekant 32-bitar. Vi löser det på ungefär samma sätt som EUI-64 adresser skapas, genom att lägga till FF efter de första 16 bitarna. L2-adressen för FF02::1:FF00:0001 blir då: 3333:FF00:0001 -> 33:33:FF:00:01
