Har varit lite dåligt med inlägg på senare tid, har pluggat multicast senaste ~2 veckorna men inte riktigt funnit motivationen att skriva inlägg om de mer teoretiska bitarna då det redan finns så oändligt med info om det redan. Tänkte istället visa några av lösningarna vi använt oss av i vårat senast switch-projekt.

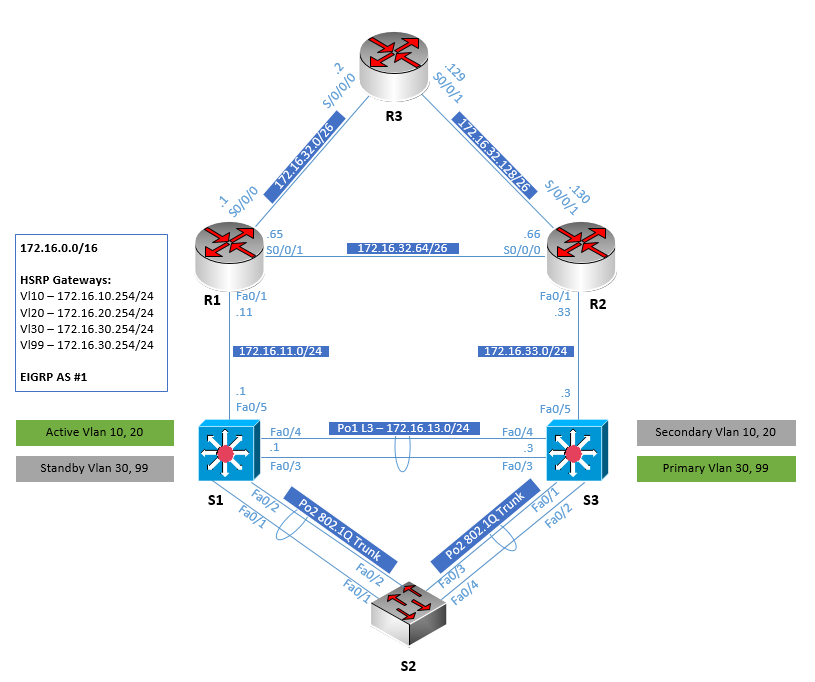

Topologin ser ut enligt följande:
Vi kör EIGRP på alla L3-enheter, dvs R1-3, S1 & S3.
MSTP
_7. Konfigurera MSTP på alla switchar. Lägg VLAN 10 och 20 till instans 1, och VLAN 30 och 99 till instans 2. Gör S1 till spanning-tree root for instans 1 och backup root för instans 2. S3 skall vara root for instans 2 och backuproot för instans 1
S1
1
2
3
4
5
6
7
8
9
spanning-tree mode mst
spanning-tree mst configuration
name cisco
revision 1
instance 1 vlan 10, 20
instance 2 vlan 30, 99
!
spanning-tree mst 1 priority 24576
spanning-tree mst 2 priority 28672
S2
1
2
3
4
5
6
spanning-tree mode mst
spanning-tree mst configuration
name cisco
revision 1
instance 1 vlan 10, 20
instance 2 vlan 30, 99
S3
1
2
3
4
5
6
7
8
9
spanning-tree mode mst
spanning-tree mst configuration
name cisco
revision 1
instance 1 vlan 10, 20
instance 2 vlan 30, 99
!
spanning-tree mst 1 priority 28672
spanning-tree mst 2 priority 24576
HSRP
8. S1 och S3 skall vara gateways för VLANen och ni skall använda HSRP för redundans. för access layer hosts i VLANs 10, 20, 30, and 99. 9. S1 skall vara active HSRP router för VLAN 10 och 20 konfigurera S3 som backup. Konfigurera S3 som active router för VLAN 30 och 99 och S1 som backup för dessa VLAN.
S1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
interface Vlan10
description Client
ip address 172.16.10.1 255.255.255.0
ip helper-address 172.16.32.193
standby 1 ip 172.16.10.254
standby 1 priority 150
standby 1 preempt
no shutdown
!
interface Vlan20
description Voice
ip address 172.16.20.1 255.255.255.0
standby 1 ip 172.16.20.254
standby 1 priority 150
standby 1 preempt
no shutdown
!
interface Vlan30
description Server
ip address 172.16.30.1 255.255.255.0
ip helper-address 172.16.32.193
standby 2 ip 172.16.30.254
standby 2 priority 80
no shutdown
!
interface Vlan99
description Management
ip address 172.16.99.1 255.255.255.0
standby 2 ip 172.16.99.254
standby 2 priority 80
no shutdown
S3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
interface Vlan10
description Client
ip address 172.16.10.3 255.255.255.0
ip helper-address 172.16.32.193
standby 1 ip 172.16.10.254
standby 1 priority 80
no shutdown
!
interface Vlan20
description Voice
ip address 172.16.20.3 255.255.255.0
standby 1 ip 172.16.20.254
standby 1 priority 80
no shutdown
!
interface Vlan30
description Server
ip address 172.16.30.3 255.255.255.0
ip helper-address 172.16.32.193
standby 2 ip 172.16.30.254
standby 2 priority 120
standby 2 preempt
no shutdown
!
interface Vlan99
ip address 172.16.99.3 255.255.255.0
standby 2 ip 172.16.99.254
standby 2 priority 120
standby 2 preempt
EIGRP

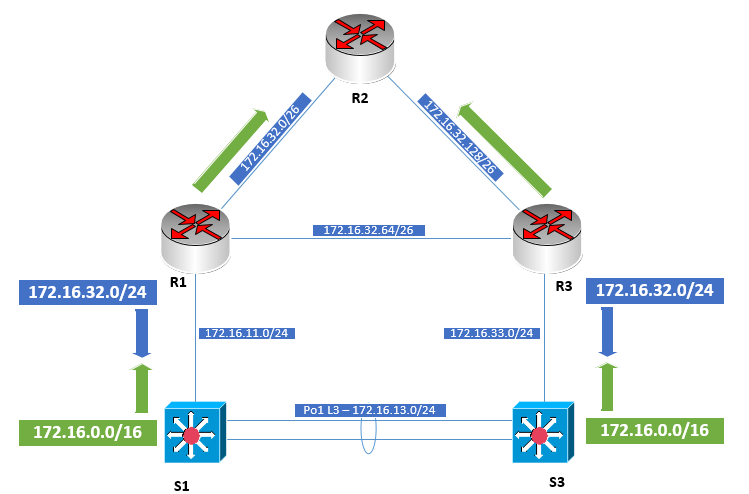

- På S1 och S3 ska ni routa med EIGRP, det som skall synas i routingtabellerna på 2800-routrarna är en manuellt summerad adress av de adresser som finns på S1, S2 och S3. Givetvis skall adresser som används på R1, R2 och R3 summeras på lämpligt sätt om man tittar på det i någon av 3560-switcharna. Fixade en visio-bild så det blir lite tydligare vad det är som efterfrågas:
Konfigen för S1 & S3 är väldigt simpel. S1
1
2
3
4
5
6
7
8
9
10
11
12
13
interface FastEthernet0/5
description To R1
no switchport
ip address 172.16.11.1 255.255.255.0
**ip authentication mode eigrp 1 md5**
**ip authentication key-chain eigrp 1 GRPM**
**ip summary-address eigrp 1 172.16.0.0 255.255.0.0**
srr-queue bandwidth share 1 30 35 5
priority-queue out
mls qos trust dscp
auto qos trust
speed 100
duplex full
S3
1
2
3
4
5
6
7
8
9
10
11
12
13
interface FastEthernet0/5
description To R1
no switchport
ip address 172.16.33.3 255.255.255.0
**ip authentication mode eigrp 1 md5**
**ip authentication key-chain eigrp 1 GRPM**
**ip summary-address eigrp 1 172.16.0.0 255.255.0.0**
srr-queue bandwidth share 1 30 35 5
priority-queue out
mls qos trust dscp
spanning-tree portfast
speed 100
duplex full
För R1 vill vi endast annonsera 172.16.32.0/24 ner till S1, och 172.16.0.0/16 upp till R2.
1
2
3
4
5
6
7
8
9
10
11
interface FastEthernet0/1
description to S1
ip address 172.16.11.11 255.255.255.0
**ip authentication mode eigrp 1 md5**
**ip authentication key-chain eigrp 1 GRPM**
**ip summary-address eigrp 1 172.16.32.0 255.255.255.0 5**
duplex full
speed 100
auto qos voip trust
service-policy output AutoQoS-Policy-Trust
no shutdown
För att filtrera bort alla “Connected”-nät och endast annonsera 172.16.0.0/16 till R2 behöver vi dock använda oss av en distribute-list.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
interface Serial0/0/0
description to R2
bandwidth 256000
ip address 172.16.32.1 255.255.255.192
**ip authentication mode eigrp 1 md5**
**ip authentication key-chain eigrp 1 GRPM**
auto qos voip trust
clock rate 256000
service-policy output AutoQoS-Policy-Trust
no shutdown
ip prefix-list INTERNAL-R2 seq 5 permit 172.16.0.0/16
router eigrp 1
passive-interface default
no passive-interface FastEthernet0/1
no passive-interface Serial0/0/0
no passive-interface Serial0/0/1
network 172.16.0.0 0.0.255.255
**distribute-list prefix INTERNAL-R2 out Serial0/0/0**
no auto-summary
Samma sak gäller för R3.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
interface FastEthernet0/1
description to S1
ip address 172.16.33.13 255.255.255.0
**ip authentication mode eigrp 1 md5**
**ip authentication key-chain eigrp 1 GRPM**
**ip summary-address eigrp 1 172.16.32.0 255.255.255.0 5**
duplex full
speed 100
auto qos voip trust
service-policy output AutoQoS-Policy-Trust
no shutdown
interface Serial0/0/0
description to R1
bandwidth 256000
ip address 172.16.32.66 255.255.255.192
**ip authentication mode eigrp 1 md5**
**ip authentication key-chain eigrp 1 GRPM**
auto qos voip trust
clock rate 256000
service-policy output AutoQoS-Policy-Trust
no shutdown
ip prefix-list INTERNAL-R2 seq 5 permit 172.16.0.0/16
router eigrp 1
passive-interface default
no passive-interface FastEthernet0/1
no passive-interface Serial0/0/0
no passive-interface Serial0/0/1
network 172.16.0.0 0.0.255.255
**distribute-list prefix INTERNAL-R2 out Serial0/0/1**
no auto-summary
Då jag nu precis börjat läsa CCDP denna vecka samtidigt som CCNP-kursen kan vi nog komma tillbaka till den här topologin och införa lite förbättringar senare. :)
