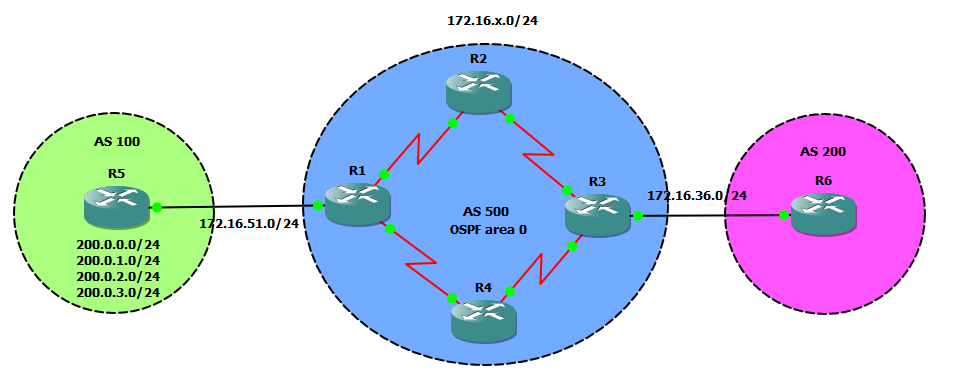

Detta blir en kortare post om hur vi konfigurerar route summarization i BGP. Vi använder oss av en gammal topologi med tillägget att R5 nu annonserar följande nät förutom sin Loopback:
- 200.0.0.0/24
- 200.0.1.0/24
- 200.0.2.0/24
- 200.0.3.0/24
R6 visar följande:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
R6#sh ip bgp
BGP table version is 7, local router ID is 6.6.6.6
Status codes: s suppressed, d damped, h history, \* valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
\*> 5.5.5.0/24 172.16.36.3 0 500 100 i
\*> 6.6.6.0/24 0.0.0.0 0 32768 i
\*> 200.0.0.0 172.16.36.3 0 500 100 i
\*> 200.0.1.0 172.16.36.3 0 500 100 i
\*> 200.0.2.0 172.16.36.3 0 500 100 i
\*> 200.0.3.0 172.16.36.3 0 500 100 i
R6#sh ip route | beg Gat
Gateway of last resort is not set
B 200.0.0.0/24 \[20/0\] via 172.16.36.3, 00:04:48
5.0.0.0/24 is subnetted, 1 subnets
B 5.5.5.0 \[20/0\] via 172.16.36.3, 00:08:23
B 200.0.1.0/24 \[20/0\] via 172.16.36.3, 00:04:17
6.0.0.0/24 is subnetted, 1 subnets
C 6.6.6.0 is directly connected, Loopback0
B 200.0.2.0/24 \[20/0\] via 172.16.36.3, 00:04:17
172.16.0.0/24 is subnetted, 1 subnets
C 172.16.36.0 is directly connected, FastEthernet0/0
B 200.0.3.0/24 \[20/0\] via 172.16.36.3, 00:04:17
Om vi istället endast vill annonsera ett prefix för samtliga nät kan vi göra följande i R5:
1
2
router bgp 100
aggregate-address 200.0.0.0 255.255.252.0 summary-only
Precis som för exempelvis OSPF skapar detta en summary-route som pekar till Null0, det är sedan denna route som annonseras ut på BGP.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
R5#sh ip route | inc 200.0.0.0/22
B 200.0.0.0/22 \[200/0\] via 0.0.0.0, 00:02:01, Null0
På R6 kan vi se förändringen direkt:
R6#sh ip bgp
BGP table version is 12, local router ID is 6.6.6.6
Status codes: s suppressed, d damped, h history, \* valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
\*> 5.5.5.0/24 172.16.36.3 0 500 100 i
\*> 6.6.6.0/24 0.0.0.0 0 32768 i
\*> 200.0.0.0/22 172.16.36.3 0 500 100 i
R6#sh ip route | beg Gat
Gateway of last resort is not set
5.0.0.0/24 is subnetted, 1 subnets
B 5.5.5.0 \[20/0\] via 172.16.36.3, 00:11:29
6.0.0.0/24 is subnetted, 1 subnets
C 6.6.6.0 is directly connected, Loopback0
172.16.0.0/24 is subnetted, 1 subnets
C 172.16.36.0 is directly connected, FastEthernet0/0
B 200.0.0.0/22 \[20/0\] via 172.16.36.3, 00:00:10
Enkelt! :)
